Transversale de Clervaux N7-CR340-N18

  • Type : Routes, Ponts / Viaducs
  • Etat d’avancement : En exécution
  • Autorité compétente : L’Administration des ponts et chaussées
  • Commune(s) : Clervaux

Projet

Cette nouvelle route d'une longueur de 3,7 km permettra un accès plus aisé vers la zone industrielle d'Eselborn-Lentzweiler tout en soulageant la route nationale N18 dans les traversées de Marnach et Clervaux.

Elle sera à trois voies entre Clervaux et Reuler/Urspelt et à deux voies entre Reuler/Urspelt et Marnach, et comportera trois ronds-points:

  • à Marnach-Bombatsch sur la N7, (fin chantier: début 2016)
  • entre Reuler et Urspelt sur le CR340 (début chantier: 2018) et
  • à la sortie de Clervaux sur la N18.

En tout, trois ouvrages aideront à surmonter un terrain fort dénivelé:

le viaduc «Irbich» (en construction depuis début 2016, fin chantier: troisième trimestre 2018)
Le viaduc d'Irbich constitue la première phase de réalisation de la transversale de Clervaux et fait partie du tronçon-est entre le CR340 « Reuler-Urspelt » et la route N7.

Viaduc Irbicht 3D-1200

Caractéristiques

  • Structure mixte acier et béton armé
  • Longueur : 265 m  / 7 travées de 25 à 55 m
  • Hauteur max : ± 38,5 m
  • Largueur : 14.6m ; 2 trottoirs de 2,5 m, chaussée = 2x 3,5m
  • Courbure : 350 m
  • Pente longitudinale : 3%

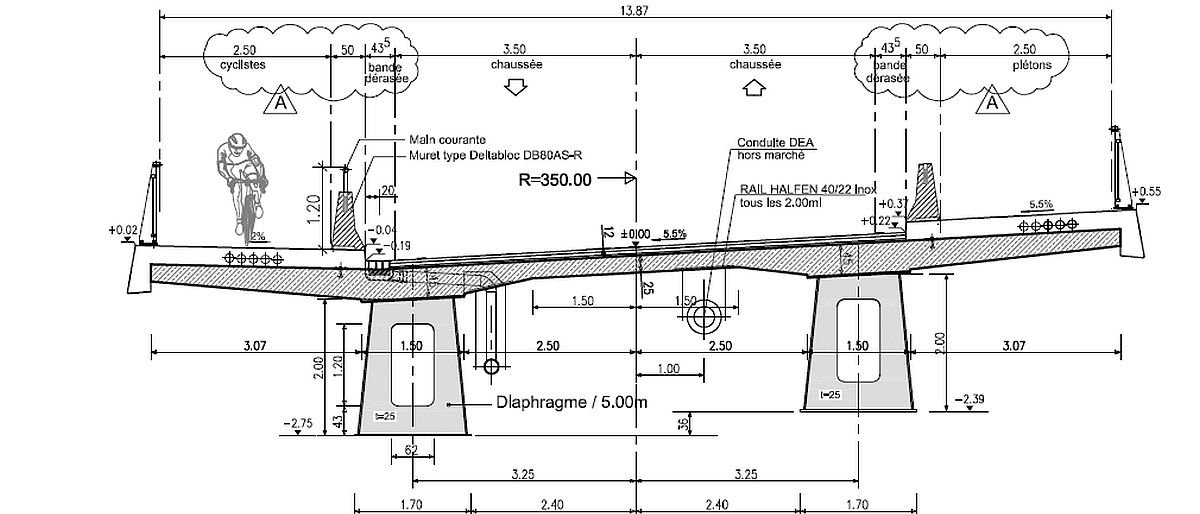

Viaduc Irbich : coupe type
  • l'ouvrage «Olegrëndchen» (85 m) et
  • l'ouvrage de franchissement de la vallée de la Clerve (155 m).
Viaduc Clerve 3D-1200
Viaduc Clerve - Vue aérienne

Phases de construction

  • Partie voirie du tronçon N7 – CR340 avec le giratoire entre Reuler et Urspelt sur le CR340 (début chantier: 2018)
  • Partie voirie du tronçon CR340 – N18 avec le giratoire à la sortie de Clervaux sur la N18 (début: pas encore de date)
  • Voirie agricole dans le cadre du remembrement de la transversale de Clervaux (début premier trimestre 2017)
  1. Transversale Clervaux - Steiger

  2. Transversale Clervaux

  3. Transversale Clervaux
